I - Installation du Hub

L'installation de votre PC industriel Charge Unix Hub est la première étape cruciale vers la mise en place d'une gestion efficace de votre parc de bornes de rechargement pour véhicules électriques. Voici comment procéder :

Choix de l'emplacement et du support d'installation

  1. SĂ©lection de l'emplacement : Optez pour un emplacement stratĂ©gique pour le Charge Unix Hub, de prĂ©fĂ©rence près des bornes de rechargement. Cet emplacement doit ĂŞtre Ă  l'abri de la poussière, de l'humiditĂ© et des tempĂ©ratures extrĂŞmes, garantissant ainsi la longĂ©vitĂ© et la fiabilitĂ© de l'appareil.
  2. Choix du support d'installation : Le Charge Unix Hub peut être monté sur un rail DIN ou posé sur un support stable. Assurez-vous que l'installation permet un accès facile pour toute maintenance ou mise à jour future.

Installation

  1. Fixation du PC : Que vous choisissiez un montage sur rail DIN ou une pose sur support, assurez-vous que le Charge Unix Hub est correctement fixé et stable. Cette étape est cruciale pour prévenir les dommages liés aux mouvements ou aux chocs.
  2. Conception sans ventilateur : Le Charge Unix Hub fonctionne sans ventilateur, ce qui réduit le risque de pannes dues à l'accumulation de poussière et augmente la fiabilité dans des environnements exigeants.

Alimentation Ă©lectrique

  1. Connexion de l'alimentation : Utilisez l'alimentation fournie avec le Charge Unix Hub pour convertir la tension de 230 VAC en 12 VDC. Connectez soigneusement l'alimentation à l'appareil avant de la brancher dans une prise électrique protégée.
  2. Sécurité électrique : Il est conseillé de protéger la prise de courant à laquelle le Charge Unix Hub sera branché avec un disjoncteur différentiel, pour protéger les utilisateurs contre les défauts d'isolement.

II - Connexion réseau

Votre Charge Unix Hub est équipé de deux ports réseau RJ45 pour une intégration flexible et efficace dans votre infrastructure de recharge de véhicules électriques. Voici comment les utiliser :

Connexion avec un routeur ou une box internet sur le port eth0

Configuration DHCP : Le port eth0 est paramétré pour fonctionner en mode client DHCP, ce qui lui permet de se connecter automatiquement à votre réseau local et d'obtenir une adresse IP sans intervention manuelle. Pour l'utiliser, connectez simplement ce port à votre routeur ou à votre box internet à l'aide d'un câble Ethernet.

Connexion sans routeur sur le port eth1

Configuration IP statique et DHCP : Le port eth1 est configuré avec une adresse IP statique (172.16.0.1) et un masque de sous-réseau (255.255.255.0), sans passerelle définie. Ce port intègre également un serveur DHCP, qui fournit des adresses IP de 172.16.0.100 à 172.16.0.255, idéal pour connecter directement vos bornes de rechargement ou un ordinateur pour des tâches de configuration.

Pour connecter un PC (Windows, Mac, Linux) Ă  l'interface eth1 :

Windows

  1. Connectez un câble Ethernet entre le port eth1 du Charge Unix Hub et le port Ethernet de votre PC Windows.
  2. Ouvrez les "Paramètres réseau et Internet" via le Panneau de configuration.
  3. SĂ©lectionnez "Modifier les options d'adaptateur".
  4. Clic droit sur l'adaptateur Ethernet et choisissez "Propriétés".
  5. Sélectionnez "Protocole Internet version 4 (TCP/IPv4)", puis "Propriétés".
  6. Choisissez "Obtenir une adresse IP automatiquement" ainsi que "Obtenir les adresses des serveurs DNS automatiquement".

Mac

  1. Branchez un câble Ethernet entre le port eth1 du Charge Unix Hub et votre Mac.
  2. Allez dans "Préférences Système" > "Réseau".
  3. SĂ©lectionnez votre adaptateur Ethernet, puis configurez "IPv4" sur "Utiliser DHCP".

Linux

  1. Connectez un câble Ethernet entre le port eth1 du Charge Unix Hub et votre ordinateur Linux.
  2. Ouvrez les paramètres réseau de votre distribution. Sous Ubuntu, cela peut se faire via l'icône réseau et "Paramètres du réseau".
  3. Choisissez l'interface Ethernet et configurez les paramètres IPv4 sur "DHCP" ou "Automatique".

III - Création du compte administrateur

Accès à l'application Web

Pour débuter avec le Charge Unix Hub, l'accès à l'application web est primordial. Connectez-vous à l'adresse IP par défaut du Charge Unix Hub (172.16.0.1) en utilisant un navigateur web sur un ordinateur connecté au réseau local via le port eth1. L'application web est accessible via HTTP et HTTPS aux URLs suivantes : http://172.16.0.1/ ou https://172.16.0.1/.

Lors de la connexion via HTTPS, une exception SSL peut apparaître. Suivez les instructions de votre navigateur pour valider cette exception et procéder à l'accès sécurisé de l'application web.

Création du compte

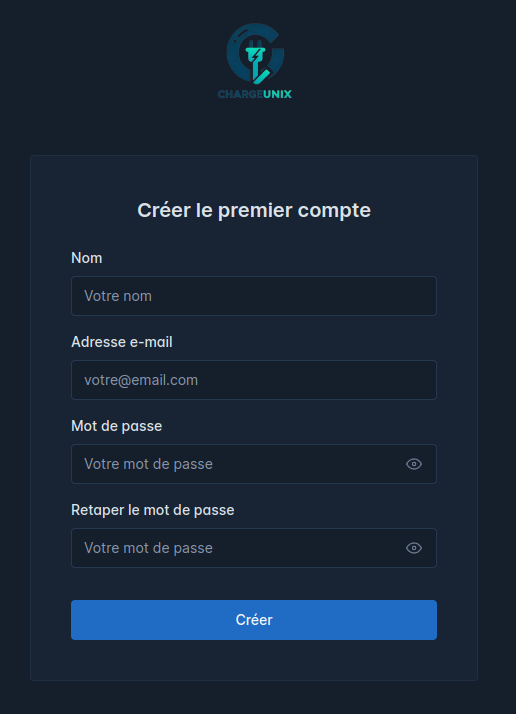

À la première visite de l'application web du Charge Unix Hub, il vous sera demandé de créer un compte administrateur. Ce compte sera votre clé d'accès pour la gestion et la supervision des bornes de rechargement.

Pour créer le compte, remplissez le formulaire avec les informations demandées :

  • Nom : Entrez le nom complet de l'administrateur.
  • Adresse email : Fournissez une adresse email valide qui servira pour les notifications et la rĂ©cupĂ©ration de mot de passe.
  • Mot de passe : Saisissez un mot de passe sĂ©curisĂ©, et confirmez-le en le retapant dans le champ "VĂ©rification du mot de passe" pour Ă©viter toute erreur.

Finalisez la création en cliquant sur "Enregistrer". Votre compte administrateur sera alors créé.

Connexion automatique et accès au tableau de bord

Suite à la création de votre compte administrateur, vous serez automatiquement connecté et redirigé vers le tableau de bord de l'application web du Charge Unix Hub. Ce tableau de bord est votre centre de commandement pour configurer, gérer, et surveiller votre réseau de bornes de rechargement pour véhicules électriques.


IV - Création d'un compteur pour la gestion dynamique

Paramétrage du compteur

Avant d'intégrer votre compteur d'énergie au Charge Unix Hub, il est essentiel de le configurer correctement. Référez-vous à la notice d'utilisation du compteur d'énergie pour le paramétrage initial. En cas de difficultés ou pour des conseils spécifiques, n'hésitez pas à contacter les équipes de support de Charge Unix Hub.

Création du compteur dans Charge Unix Hub

Pour ajouter un compteur Modbus TCP/IP au système Charge Unix Hub, procédez comme suit :

  1. AccĂ©dez au menu "Compteurs d'Ă©nergie" : SituĂ© dans le sous-menu "Technicien" de l'interface web du Charge Unix Hub.
  2. Ajoutez un compteur : Remplissez le formulaire en indiquant le nom du compteur, le modèle, l'adresse IP, le port Modbus TCP (généralement 502), et l'identifiant d'esclave (slave ID) du compteur. La valeur par défaut de 255 pour l'identifiant d'esclave convient à la plupart des équipements en Modbus TCP/IP.
  3. Enregistrement : Après avoir saisi toutes les informations requises, cliquez sur "Enregistrer" pour ajouter le compteur à votre système.

Vérification des données

Pour confirmer le bon fonctionnement du compteur :

  1. Navigation : Allez dans le menu "Technicien" > "Compteurs d'Ă©nergie".

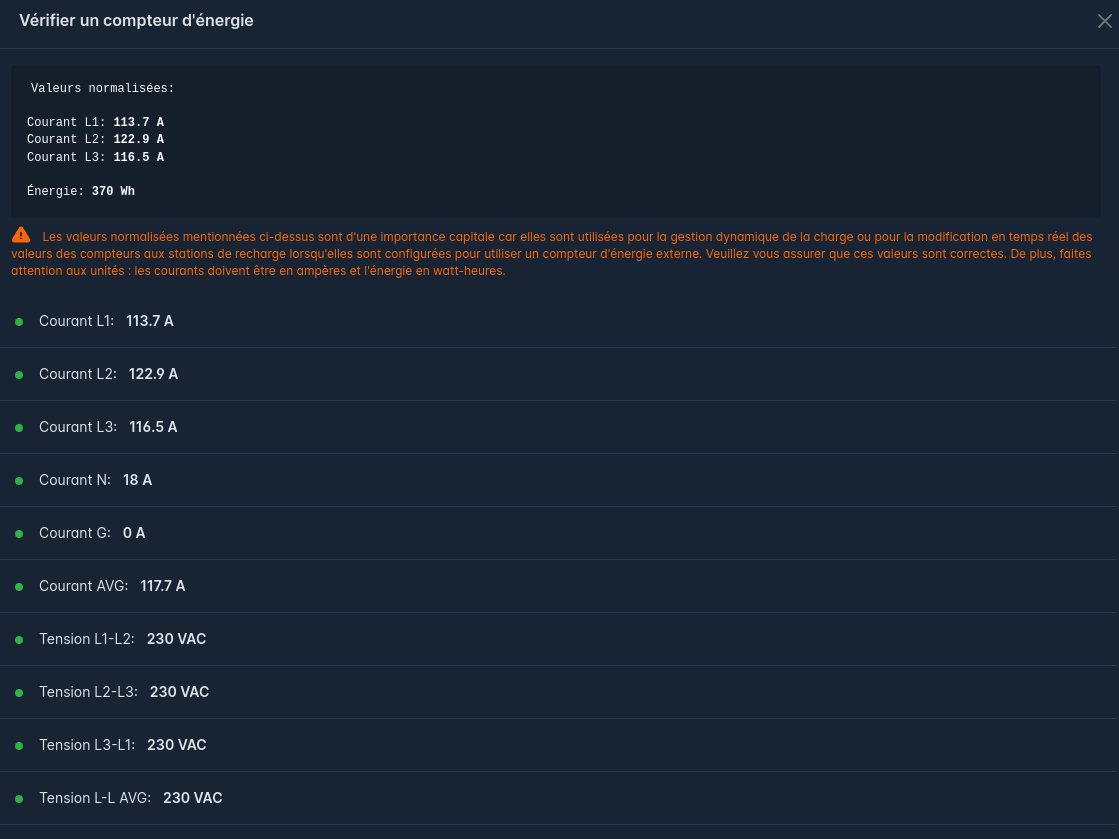

  2. Action : Cliquez sur le bouton déroulant "Action" à côté du compteur concerné, puis sélectionnez "Vérifier".
  3. Contrôle des données : Une fenêtre s'ouvrira avec les données remontées par le compteur. Examinez ces informations, en prêtant une attention particulière aux valeurs de courant, pour vous assurer de l'exactitude des données.


V - Création d'une zone

La création d'une zone dans le Charge Unix Hub permet de regrouper les bornes de rechargement et de définir des limites de consommation d'énergie, soit de manière statique, soit de manière dynamique.

Limite statique

La limitation statique définit une quantité fixe de courant disponible pour l'ensemble des connecteurs dans une zone donnée.

Exemple : Si une zone possède une limite statique de 60 ampères et que deux connecteurs sont actifs, chaque connecteur se verra attribuer une limite de 30 ampères. L'activation d'un troisième connecteur répartira le courant disponible, limitant chaque connecteur à 20 ampères.

Limite dynamique

La limitation dynamique s'ajuste en fonction de la consommation réelle mesurée par un compteur externe. Le système ajuste le courant distribué aux bornes pour ne pas dépasser un seuil prédéfini, en fonction de la consommation globale du site.

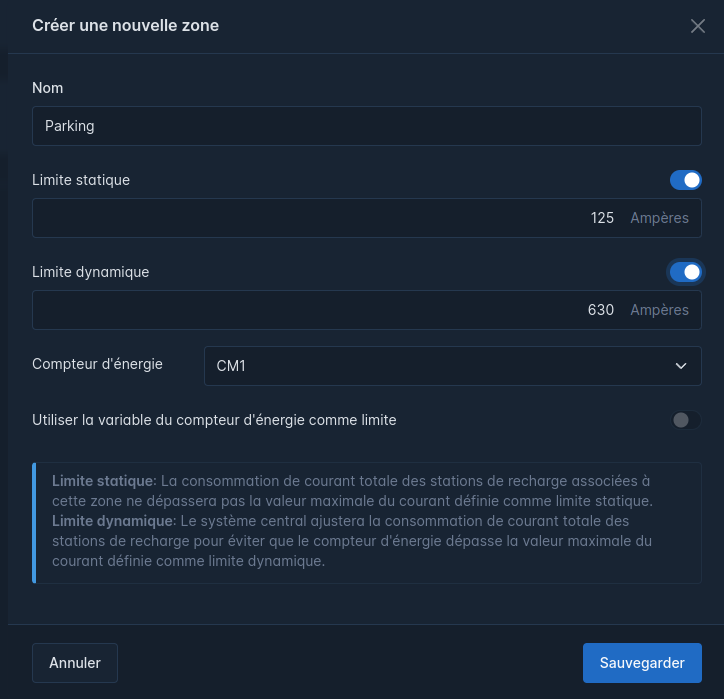

Procédure de création d'une zone :

  1. Accès au menu "Zones" : Dans l'interface web du Charge Unix Hub, naviguez vers le sous-menu "Technicien", puis sélectionnez "Zones".
  2. Création d'une nouvelle zone : Utilisez le formulaire "Ajouter une zone" pour définir votre nouvelle zone.
    • Nom de la zone : Donnez un nom significatif Ă  la zone (par exemple, "Parking SS1", "Parking employĂ©s").
    • Gestion statique : Cochez cette option pour activer la limitation statique. Saisissez le courant maximal statique disponible pour cette zone.
    • Gestion dynamique : Cochez cette option pour activer la limitation dynamique. SĂ©lectionnez le compteur Ă  utiliser pour le suivi de la consommation et spĂ©cifiez le courant maximal dynamique.
    • Enregistrement : Cliquez sur "Sauvegarder" pour finaliser la crĂ©ation de la zone.


VI - Connexion des bornes au système central

Pour intégrer vos bornes de rechargement au Charge Unix Hub, suivez ces étapes :

Connexion des bornes de rechargement au rĂ©seau local

  1. Branchement au réseau : Connectez les bornes de rechargement au réseau local via les ports RJ45 du Charge Unix Hub. Pour la configuration réseau par défaut, utilisez le port eth1.

Modification de la configuration des bornes de rechargement

  1. Activation de la supervision OCPP : Dans les paramètres de chaque borne de rechargement, activez la supervision utilisant le protocole OCPP 1.6 JSON pour permettre la connexion au Charge Unix Hub.
  2. Configuration de l'URL de supervision : Configurez l'URL de supervision sur les bornes avec l'adresse IP du Charge Unix Hub.
    • Pour une connexion non chiffrĂ©e, utilisez ws://172.16.0.1:9000/.
    • Pour une connexion chiffrĂ©e avec SSL, utilisez wss://172.16.0.1:9043/.

Modification de la configuration des bornes de rechargement

Configuration : Assurez-vous que l'authentification des utilisateurs sur les bornes de rechargement soit gérée par le système de supervision du Charge Unix Hub. Consultez le manuel du fabricant des bornes pour configurer correctement cette fonctionnalité. En cas de difficulté, n'hésitez pas à contacter les équipes de support de Charge Unix Hub pour obtenir de l'aide et des conseils supplémentaires.

Redémarrage et enregistrement des bornes de rechargement

  1. Redémarrage : Après avoir configuré les bornes, redémarrez-les pour que les nouveaux paramètres prennent effet.
  2. Enregistrement dans le système : Une fois redémarrées et connectées au réseau local du Charge Unix Hub, les bornes sont prêtes à être ajoutées et gérées via le tableau de bord central.

VII - Enregistrement des bornes de rechargement

Pour intégrer et gérer vos bornes de rechargement via le Charge Unix Hub, suivez les instructions suivantes :

Accès au menu "Station de chargement"

  1. Navigation : Dans l'interface web du Charge Unix Hub, rendez-vous dans le menu "Station de chargement", accessible depuis le sous-menu "Technicien".

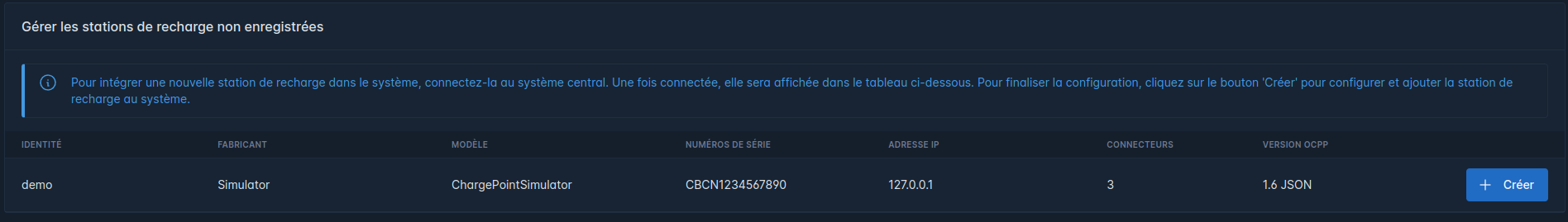

Identification des bornes connectées mais non enregistrées

  1. Tableau de détection : Un tableau répertoriant les "Stations de chargement connectées mais non enregistrées" sera visible. Ce tableau inclut des informations comme l'identité OCPP, le modèle, le fabricant, le nombre de connecteurs, les numéros de série, et l'adresse IP des bornes détectées par le système mais pas encore enregistrées.
  2. Auto-identification : Le Charge Unix Hub tente d'identifier automatiquement certains paramètres essentiels pour faciliter l'enregistrement et optimiser la gestion énergétique. Si des incohérences apparaissent, le support technique du Charge Unix Hub est à votre disposition pour assistance.


Enregistrement des bornes de rechargement

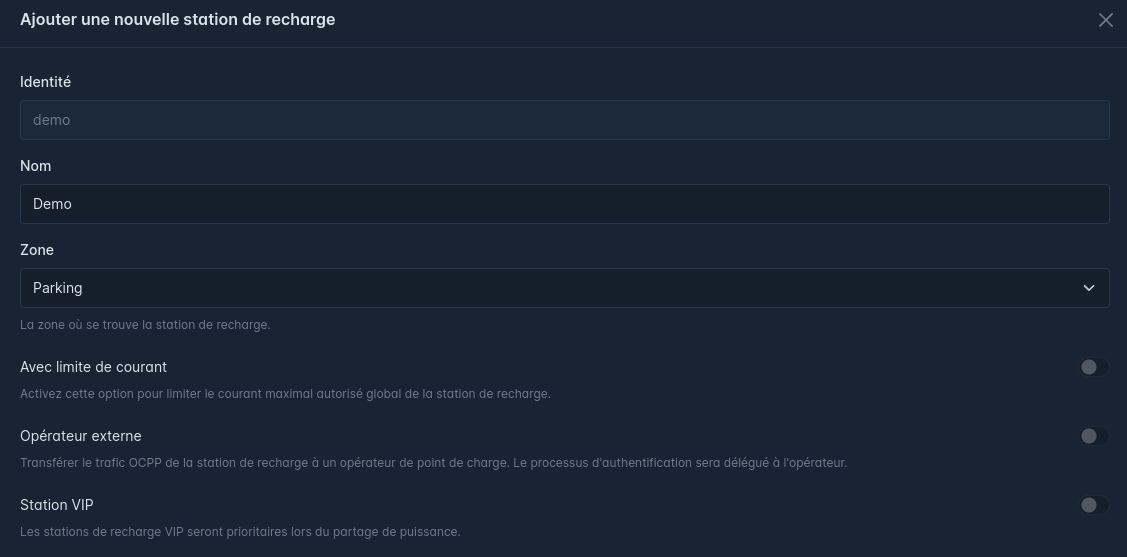

  1. Ajout d'une borne : Cliquez sur "Ajouter" à côté de la borne à enregistrer pour ouvrir le formulaire d'enregistrement.
  2. Détails du point de charge : Remplissez le formulaire avec le nom du point de charge et assignez-le à une zone spécifique. Si nécessaire, spécifiez une limite de courant pour l'ensemble des connecteurs.

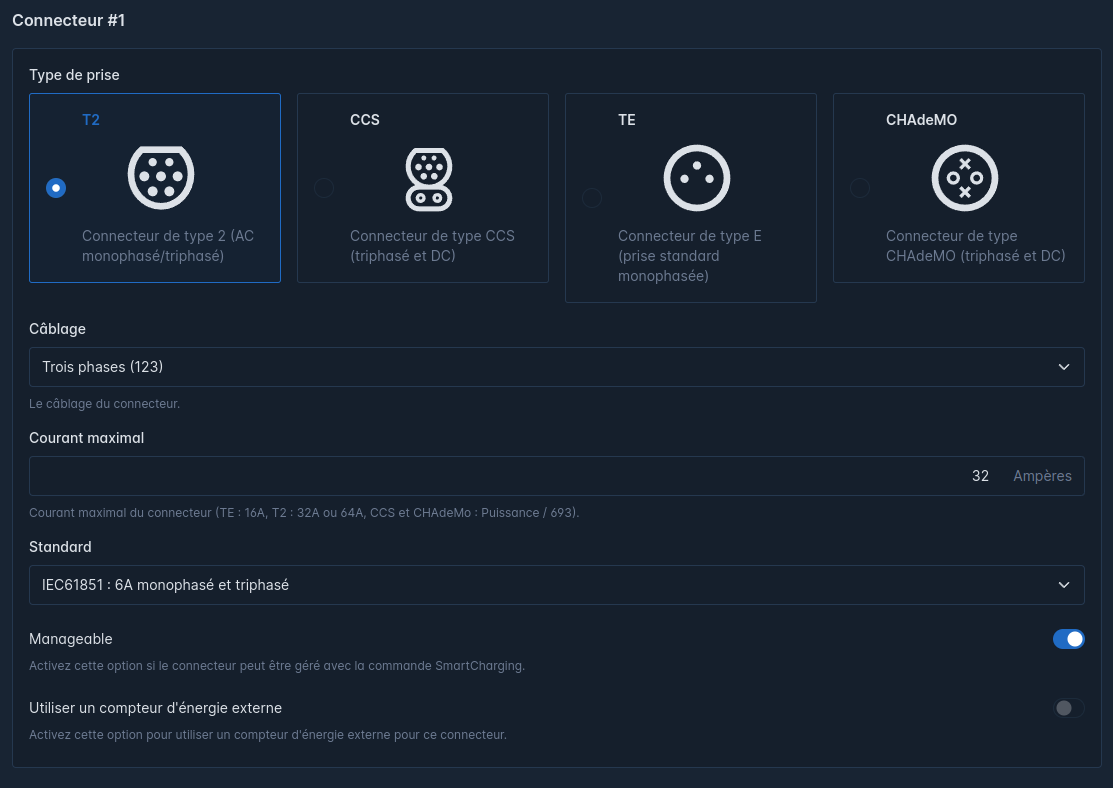

  3. Configuration avancée : Déterminez les normes de courants minimum, l'ordre des phases, et ajustez le courant maximal pour chaque connecteur. Ajoutez éventuellement une URL de supervision pour la connexion à un opérateur de mobilité et précisez le type et le courant maximum pour chaque connecteur.
  4. Option VIP : Activez cette option pour accorder une priorité élevée à cette borne dans la gestion de la charge.
  5. Finalisation : Après avoir complété toutes les informations, cliquez sur "Enregistrer et redémarrer la station" pour terminer l'enregistrement et l'intégration de la borne au Charge Unix Hub.


VIII - Gestion des badges RFID

La gestion des badges RFID dans le système Charge Unix Hub permet un contrôle d'accès sécurisé et pratique aux bornes de rechargement, sans nécessiter un opérateur de mobilité.

Accès au menu "Tags"

Navigation : Dans l'interface web du Charge Unix Hub, accĂ©dez au menu "Tags". Ce menu se trouve dans la section exploitation puis cliquez sur le boutton "CrĂ©er un Tag"

Ajout d'un badge

Vous avez la possibilité d'ajouter manuellement des badges RFID au système Charge Unix Hub de trois manières différentes :

  1. Utilisation d'une borne de rechargement Charge Unix Hub : Positionnez le badge devant le lecteur RFID intégré à l'une des bornes de rechargement qui fait partie du réseau Charge Unix Hub. Le système reconnaîtra automatiquement le badge et préremplira le champ UID avec l'identifiant du badge RFID.
  2. Utilisation du lecteur RFID USB Charge Unix : Connectez le lecteur RFID USB au port USB de votre ordinateur. Une fois le lecteur opĂ©rationnel, scannez le badge en le passant devant le lecteur. L'identifiant du badge sera directement capturĂ© et saisi dans le champ UID du formulaire.

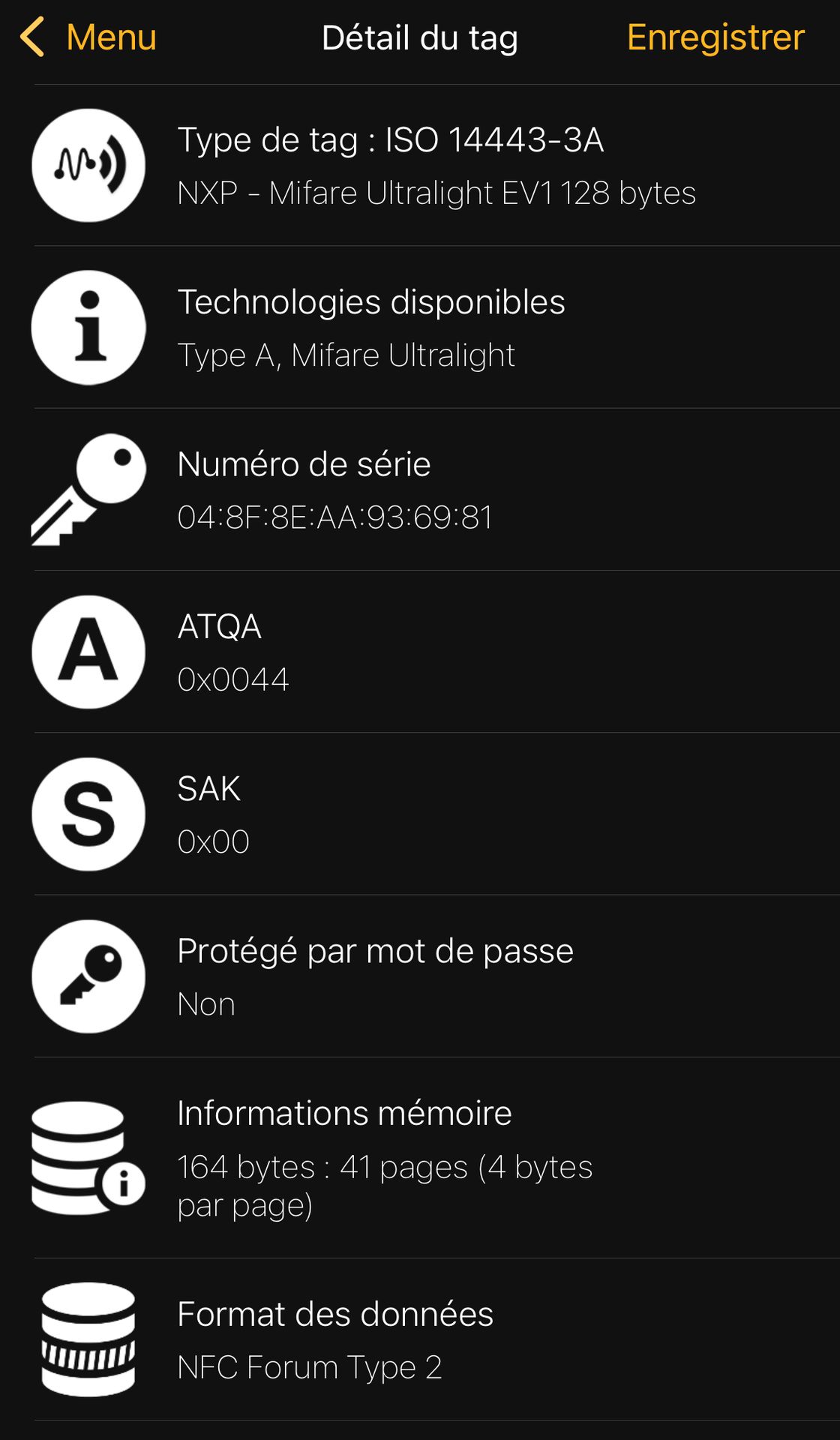

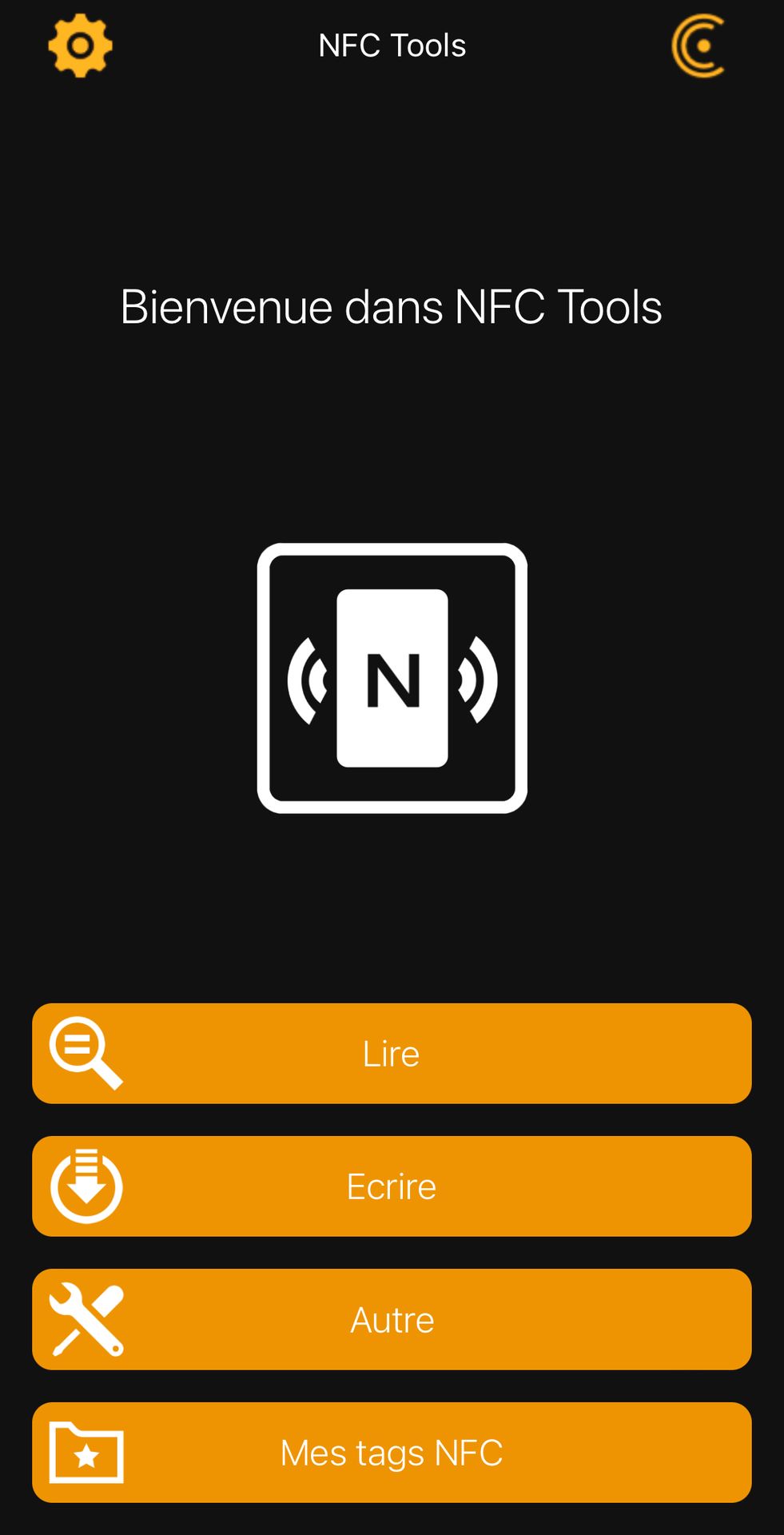

  3. Utilisation de l'application smartphone NFC Tools : Installez l'application NFC Tools disponible sur iOS via l'Apple Store et sur Android via le Google Play Store. Lancez l'application, sélectionnez l'option pour lire un badge en appuyant sur le bouton correspondant, puis approchez le badge RFID de votre smartphone. L'application affichera les détails du badge, y compris l'identifiant (numéro de série), que vous devrez saisir manuellement dans le champ UID du formulaire sur l'interface web du Charge Unix Hub, en veillant à omettre les caractères ":".

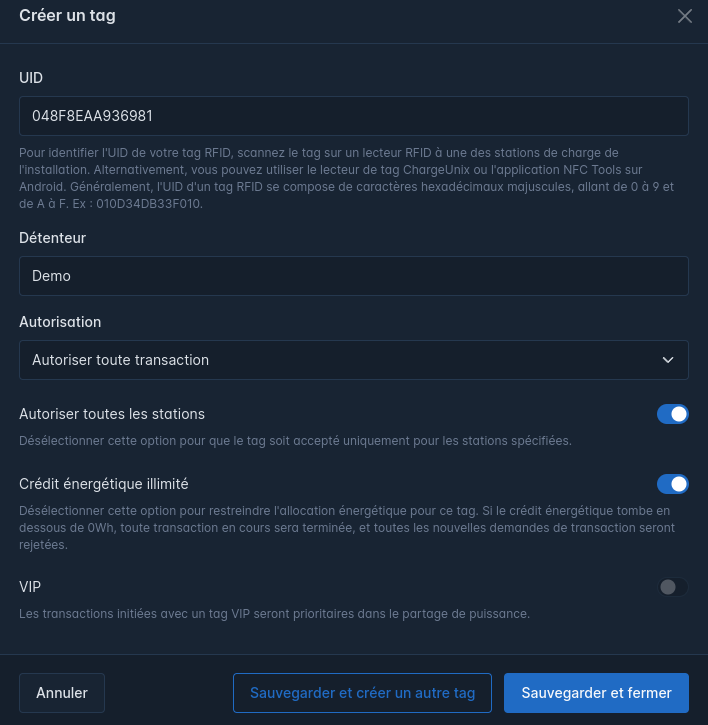

Pour chaque méthode, après avoir capturé l'identifiant du badge, complétez les informations requises telles que le nom du titulaire et les restrictions associées au badge. Marquez le badge comme "VIP" si nécessaire pour prioriser son accès à la puissance disponible.
